제품 세부 정보

Created with Pixso. Created with Pixso. 상품 Created with Pixso.
PCB 회로판
Created with Pixso. 94v 0 고주파 회로판 PCB 5G 기지 스테이션 레이더 ODM

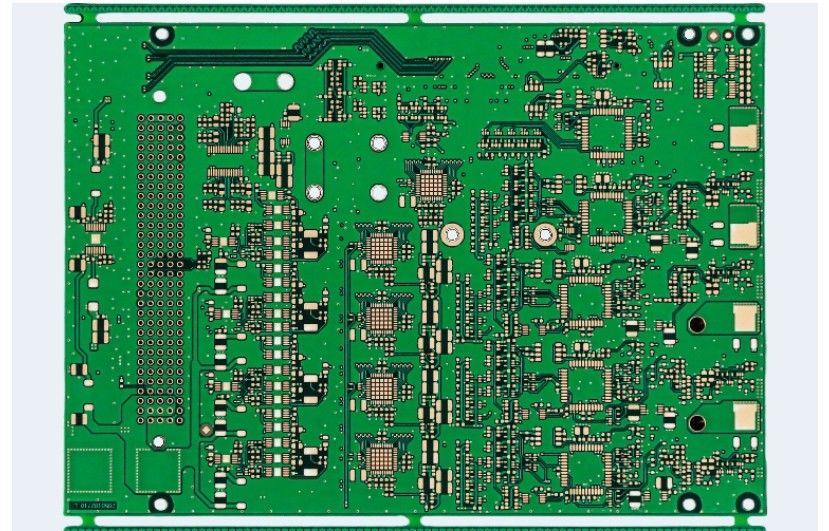

94v 0 고주파 회로판 PCB 5G 기지 스테이션 레이더 ODM

브랜드 이름: Ring or support OEM
모델 번호: High Frequency PCB
모크: 1unit
가격: 협상 가능
배달 시간: 7-14 working days
지불 조건: T/T
자세한 정보
Place of Origin:
Shenzhen, China
인증:
ISO9001, ISO14001, ISO13485, and IATF16949.
PCB type:
High Frequency PCBs
Layer Count:
2–40 layers (multi-layer configurations)
Thickness range:
0.2–6.4 mm (customizable based on project needs)
Max Board Size:
Up to 18" x 24"
Min Trace Width/Spacing:
0.075mm(3 mil)
Min Hole Size:
0.1mm (4 mil)
Surface Finishes:
ENIG,OSP, immersion silver,immersion tin,and hard gold
Stiffener Options:
Polyimide,FR4,Stainless Steel
Certifications:
IPC, RoHS, UL, ISO9001, ISO14001,ISO13485,IATF16949
Testing and Inspection:
AOI,Electrical Testing,Thermal Cycling,Flexibility Testing
Application Areas:
5G base station,Automotive Electronics,Medical Technology,Consumer Electronics.ect
Solder Mask Colors:
blue,Black,Green
Impedance Control:
50 Ω, 75 Ω (±5% tolerance)
Packaging Details:
Vacuum packing+Cardboard packing case
Supply Ability:
50000㎡per week
강조하다:

ODM 고주파 회로판

,

94v 0 고주파 회로판

,

ODM 94v 0 회로판

제품 설명

링 PCB, 당신의 PCB & PCBA 턴키 솔루션전문가

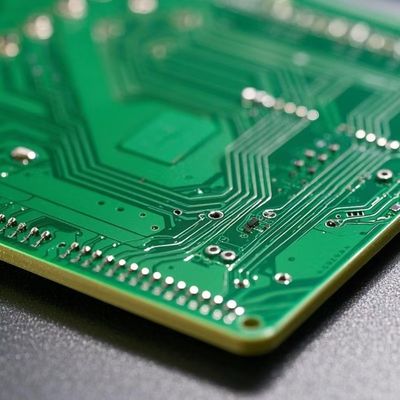

94v 0 고주파 회로판 PCB 5G 기지 스테이션 레이더 ODM 0

어떤 것 인가?고주파 PCB?

H고주파 PCB는 일반적으로 500MHz를 초과하는 주파수에서 작동하도록 설계되었습니다.

이 보드는 최소한의 손실과 왜곡으로 신호를 전송할 수있는 능력으로 특징입니다. 이것은 RF (라디오 주파수) 통신과 같은 응용 프로그램에 매우 중요합니다.마이크로파 기술, 그리고 고속 디지털 회로.

94v 0 고주파 회로판 PCB 5G 기지 스테이션 레이더 ODM 1



2.고주파 PCB의 장점:



신호 완전성 향상: 고주파 PCB는 신호 손실과 왜곡을 최소화하도록 설계되었으며, 고주파에서도 데이터 신호가 명확하고 정확하게 유지되도록 보장합니다.이것은 통신 및 데이터 전송과 같은 애플리케이션에 매우 중요합니다..

더 낮은 다이 일렉트릭 손실:이 PCB는 낮은 변압성 상수와 손실 접착수를 가진 물질을 사용하여 신호 전송 중에 에너지 손실을 줄입니다. 이것은 전반적인 성능과 효율성을 향상시킵니다.특히 초고속과 초주파 환경에서.

높은 열 안정성: 고주파 물질은 분해되지 않고 높은 온도에 견딜 수 있어 상당한 열을 발생시키는 까다로운 응용 분야에 적합합니다.이 특성 은 시간이 지남에 따라 PCB 의 무결성 과 신뢰성 을 유지 하는 데 도움 이 된다.

정밀 임페던스 제어:고 주파수 PCB는 신호 품질을 유지하고 반사량을 최소화하기 위해 중요한 임피던스의 정확한 제어 기능을 제공합니다. 이것은 RF 및 마이크로 웨브 응용 프로그램에서 최적의 성능을 보장합니다..


우수한 EMC:고주파 PCB는 전자기 간섭 (EMI) 을 최소화하고 신호 무결성을 향상시키는 물질 특성으로 인해 우수한 전자기 호환성 (EMC) 을 나타냅니다.


3사용자 정의 가능한 디자인
다양한 프로젝트 필요를 이해하여, 링 PCB는 모든 종류의 PCB 보드를 사용자 정의합니다.우리는 보드가 제품 요구 사항에 완벽하게 일치하는지 확인합니다..

우리의 고주파 PCB 회로 보드에 관심이 있다면, 귀하의 사용자 정의 요구 사항을 제공하십시오, 우리는 7 일 이내에 샘플 생산을 완료합니다,그리고 15일 이내에 대량 생산과 배달을 완료합니다..

94v 0 고주파 회로판 PCB 5G 기지 스테이션 레이더 ODM 2



4고주파 PCB의 기술 사양



매개 변수 사양
소재 PTFE, 로저 RT/더로이드®, 넬코 N4000 시리즈, ISOLA FR408HR
다이 일렉트릭 상수 (Dk) 2.2·10.2 (주파수 의존성)
손실 대동자 (Df) ≤0.0015 @ 10 GHz
주파수 범위 1GHz~100+GHz (mmWave, sub-THz를 지원)
임페던스 제어 50 Ω, 75 Ω (±5% 허용)
삽입 손실 (IL) ≤0.5 dB/인치 @ 10 GHz
수익 손실 (RL) ≥15 dB @ 10 GHz
계층 수 2~40층 (다층 구성)
판 두께 0.2·6.4mm (개인 조정 가능)
최소 라인/공간 3~5 밀리 (0.076~0.127mm)
표면 마감 HASL, ENIG, 몰입 은, OSP



5고주파 인쇄 회로 보드의 응용

94v 0 고주파 회로판 PCB 5G 기지 스테이션 레이더 ODM 3


15G 및 무선 인프라
- 5G 기본 스테이션 (24~100 GHz mmWave)
- 위성 통신 (VSAT, GPS/BeiDou)
- Wi-Fi 6E / 블루투스 장치 (고속 데이터 전송)

2자동차 전자제품
- ADAS (자율주행) 를 위한 77~81 GHz 레이더
- V2X 연결 (5G-C-V2X 프로토콜)
- GPS / 내비게이션 모듈 (장애 방지 위치 설정)

3의료 기술
- MRI RF 코일 (고해상도 영상)
- 방사선 주파수 절제 장치 (GHz 범위 의학적 절차)
- 무선 건강 센서 (실제 데이터 전송)

4소비자 전자제품
- 스마트폰 (5G 안테나 및 멀티 밴드 통합)
- VR/AR 헤드셋 (낮은 지연 시간 비디오 처리)
게임 콘솔 (그래픽을 위한 GHz 신호 최적화)

5산업 및 에너지
- 고주파 시험 기기 (스펙트럼 분석기)
- 무선 충전 (Qi 표준 에너지 전송)
- IIoT 센서 (LPWAN 통신)

왜 우리의 고주파 PCB를 선택합니까?
✅ 1 GHz~100+ GHz 성능을 위해 설계되었습니다.
✅ 신호 무결성 확보를 위한 저손실 물질 (PTFE/로저스)
✅ 크기, 빈도 및 환경 요구에 맞게 사용자 정의 할 수 있습니다


링 PCB에서, 우리는 단순히 제품을 생산하지 않습니다 우리는 혁신을 제공합니다.높은 주파수보드, PCB, PCBA 및 턴키 서비스와 결합하여, 우리는 당신의 프로젝트가 번창하도록 힘을 제공합니다. 프로토타입 또는 대량 생산이 필요한지 여부, 우리의 전문가 팀은 최고 품질의 결과를 보장합니다.

94v 0 고주파 회로판 PCB 5G 기지 스테이션 레이더 ODM 4

17년의 우수성. 자영업 공장. 종합 기술 지원
핵심 장점
1: 정밀 PCB 제조를 위한 첨단 공학
• 고밀도 스택업: 블라인드 / 장사 비아와 함께 2-48 계층 보드, 3 / 3 밀리 트레스 / 간격, ± 7% 임피던스 제어, 5G, 산업 제어, 의료 장치 및 자동차 전자 장치에 이상적입니다.
• 스마트 제조: LDI 레이저 노출, 진공 라미네이션 및 IPC-6012 클래스 3 표준을 준수하는 비행 탐사 시험기를 갖춘 자체 시설.

94v 0 고주파 회로판 PCB 5G 기지 스테이션 레이더 ODM 5

핵심 장점 2: 통합 PCBA 서비스
✓ 전체 조립 지원: PCB 제조 + 부품 공급 + SMT 조립 + 기능 테스트.
✓ DFM/DFA 최적화: 전문가 엔지니어링 팀은 설계 위험과 BOM 비용을 줄입니다.
✓ 엄격한 품질 관리: X선 검사, AOI 테스트 및 결함 없는 배송을 위해 100% 기능 검증

94v 0 고주파 회로판 PCB 5G 기지 스테이션 레이더 ODM 6

핵심 장점 3: 공급망의 완전한 통제와 함께 자체 소유 공장
✓ 수직 통합: 원자재 조달, 생산 및 테스트는 완전히 내부에서 관리됩니다.
✓ 3가지 품질보증: AOI + 임피던스 테스트 + 열순환, 결함 비율 <0.2% (산업 평균: <1%).
✓ 글로벌 인증: ISO9001, IATF16949 및 RoHS 준수.

94v 0 고주파 회로판 PCB 5G 기지 스테이션 레이더 ODM 7

반지 PCB전문 PCB 제조뿐만 아니라 PCBA 서비스를 제공하며, 부품 공급 및 삼성 기능 기계와 SMT 서비스를 제공합니다.
94v 0 고주파 회로판 PCB 5G 기지 스테이션 레이더 ODM 8

94v 0 고주파 회로판 PCB 5G 기지 스테이션 레이더 ODM 9

우리의 핵심 강점 중 하나는 첸젠 공장에서 8단계 납 없는 재공류 용접과 납 없는 파동 용접 기능에 있습니다.이 첨단 용접 과정 은 세계 환경 표준 을 준수 하는 동시에 고품질 의 조립 을 보장 합니다, ISO9001, IATF16949, RoHS 준수.

94v 0 고주파 회로판 PCB 5G 기지 스테이션 레이더 ODM 10


94v 0 고주파 회로판 PCB 5G 기지 스테이션 레이더 ODM 11



참고:



우리 가게의 모든 제품은 맞춤형 서비스를 처리하고 있습니다.주문하기 전에 전문적인 고객 서비스와 연락하여 제품 세부 사항을 확인하시기 바랍니다.

이 사이트 의 모든 사진 은 실제 사진 이다. 조명, 촬영 각도, 화면 해상도 의 변화 때문 에, 당신이 보는 이미지는 어느 정도 염색 변동 이 있을 수 있다. 이해 해 주셔서 감사합니다.

링 PCB 테크놀로지 회사, 리미티드중국에서 17년의 역사를 가진 전문 PCB 제조업체입니다.

우리의 제품은 매년 업데이트되고 업그레이드되고 우리는 PCB 제조 및 PCBA 사용자 정의 서비스의 모든 종류의 전문입니다, 당신은 우리의 제품에 관심이 있다면, 저희에게 요구 사항을 알려 주시기 바랍니다,우리는 전문적인 솔루션을 제공하는 데 도움이 될 것입니다., 라인을 통해 저희에게 연락하거나 우리에게 이메일을 보내십시오 info@ringpcb.com,그리고 우리는 당신에게 우리의 전문 판매 팀에서 1 대 1 서비스를 제공할 것입니다.

시간 주셔서 감사합니다.
